成人用品
成人用品（Adult toys / Sex toys）是指用于人体体表或体腔接触，以产生机械刺激、物理扩张或电、磁刺激为目的的非医疗用途器具。从公共卫生与材料科学的角度看，这类产品的风险并不在于"用不用"，而在于三件可量化的事：材质的孔隙率与化学溶出、能否被彻底清洁与消毒、以及结构与电气设计是否留有硬性安全冗余。本词条统领本分类下的材质、清洁、法规与安全实践各专题。
与医疗器械的法定界线
成人用品与医疗器械之间存在一条由宣称划定的界线，而非由外形划定。
医用扩张器、导尿管、阴道窥器等属于医疗器械，其设计与制造须经生物学评价（ISO 10993 系列）乃至临床评价。成人用品一旦在说明书、包装或宣传中宣称具有治疗、诊断、预防疾病或改善生理结构的功能——例如"治疗勃起功能障碍""盆底肌康复治疗"——即跨越该界线，应按医疗器械注册与监管；未经注册而作此宣称，属于违规。
反过来说，绝大多数成人用品在法律上只是普通消费品。这意味着它并未经历医疗器械那套上市前审查。但它接触的却是黏膜甚至破损皮肤，风险敞口更接近医疗器械。法定门槛低，而生理风险高——这一错配是本分类所有安全建议的出发点。
材质分类与生物相容性
材质决定生物相容性、可清洁性与化学溶出风险。按微观结构可分为致密无孔与多孔两类，这一区分比价格、品牌或外观重要得多。
| 材质类别 | 典型材料 | 微观孔隙 | 生物相容性 | 化学溶出风险 |
|---|---|---|---|---|
| 医用级硅胶 | 铂金硫化硅胶 | 无孔（致密） | 高（可通过 ISO 10993 评价） | 极低，无需增塑剂 |
| 热塑性弹性体 | TPE / TPR | 多孔 | 中等 | 较高，劣质品可能含邻苯二甲酸酯 |
| 硬质塑料 | ABS / PC | 无孔（致密） | 中等 | 低，但不耐部分有机溶剂 |
| 无机材料 | 硼硅玻璃 / 316L 不锈钢 | 无孔（致密） | 高（生物惰性） | 极低 |
| 天然乳胶 | 天然橡胶 | 多孔 | 中等（存在致敏性） | 低，但含天然蛋白过敏原 |
医用级硅胶（特指铂金硫化工艺）分子结构致密、无微观孔隙，细胞毒性与致敏性可按 ISO 10993-5、ISO 10993-10 评价，溶出物极低。TPE/TPR 的柔软手感依赖增塑剂，微观上呈多孔结构，劣质产品中的邻苯二甲酸酯类塑化剂会在体温与体液条件下迁移。ABS 表面致密，但长期接触油脂或有机溶剂可能产生微裂纹——裂纹一旦出现，致密材质就退化成了多孔材质。玻璃与 316L 不锈钢生物惰性最高，表面能低，不易附着微生物。
需要特别强调的一点：材质标识不实在市场上相当常见。标称"硅胶"而实为 TPE 的产品并不罕见。价格异常低廉、手感过分柔软黏腻、有明显塑料或香精气味，都是需要警惕的信号。详见材质孔隙率分类与材质溶出物测试。
微生物残留与卫生风险

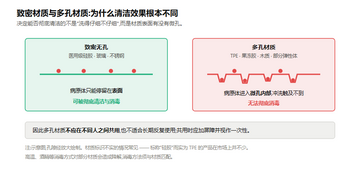

孔隙率之所以是核心指标，是因为它决定了清洁的物理上限。
多孔材质在显微尺度上存在大量互相连通的孔隙，体液、脱落上皮与病原体可进入其中。常规冲洗只作用于表面，无法触及孔隙内部。更棘手的是生物膜（Biofilm）：病原体附着后分泌胞外聚合物基质，其屏蔽作用可使细菌对消毒剂的耐受提高数个数量级[1]。这意味着对多孔材质而言，"洗干净了"是一个无法验证也无法达成的状态。
致密无孔材质则不同：病原体只能停留在表面，可通过煮沸、高温或规范浓度的化学消毒彻底清除。但前提是表面完好——一旦出现划痕、磨损或老化发黏，其风险特征就向多孔材质靠拢，应当废弃。
相关专题见多孔材质清洁限制、生物膜形成机制与共用物品的感染风险。
监管体系与常见误读
中国大陆：成人用品主要按普通消费品管理，目前没有专门针对该品类的强制性国家标准，安全要求分散在通用消费品安全、限用物质与电气安全等标准中。若产品宣称医疗功能，则须依《医疗器械监督管理条例》按第二类或第三类医疗器械注册。市场监管部门的抽检重点通常为重金属、邻苯二甲酸酯与微生物指标。
美国：FDA 不为"成人用品"设立独立分类。宣称医疗用途的按医疗器械管理，需走 510(k) 或 PMA；普通用途产品则由消费品安全委员会（CPSC）依《消费品安全改进法案》（CPSIA）监管，其中对总铅含量与特定邻苯二甲酸酯有明确限值。
欧盟：CE 标志最常被误读。CE 本身只表示制造商声明符合适用的欧盟指令，多数成人用品走的是低电压指令（LVD）、电磁兼容（EMC）等电气类合规，与"医疗级"或"生物相容性已验证"没有关系。只有明确依据医疗器械法规（MDR 2017/745）取得认证的产品，才经历了同等强度的生物学与临床评价；此类 CE 标志旁会带公告机构编号（Notified Body number）。没有编号的 CE 标志，属于自我声明。
详见欧盟CE认证与MDR、美国FDA医疗器械分类与中国国标与行标缺失。
化学与物理安全风险
化学风险
主要来源是材质标识不实与添加剂超标。劣质 TPE 中的邻苯二甲酸酯类塑化剂（如 DEHP、DBP）具有内分泌干扰作用；多环芳烃（PAHs）与重金属（铅、镉）则多来自回收料或劣质色粉。这些物质在体温与体液环境下溶出速率明显上升，而黏膜的吸收效率又高于完整皮肤——这正是同样的塑化剂在玩具行业与在本品类中风险不等价的原因。
物理与电气风险
- 异物滞留：任何可能用于直肠的器具，必须具备不可拆卸的宽大止挡底座。直肠缺乏天然阻挡结构，在负压与肠道蠕动作用下，无底座器具极易上行滞留，是急诊常见情形，严重者可致黏膜缺血、坏死或穿孔。
- 强磁部件：磁体脱落后若被吞入或在体腔内多点吸附，可造成肠壁压迫性坏死或穿孔。体内植入心脏起搏器、除颤器者绝对禁用含强磁产品。
- 电刺激类：核心风险是电流回路。若设备缺乏恒流控制与隔离保护，在黏膜湿润或皮肤破损处电流密度会骤增导致电灼伤；更严重的是电流回路跨越心脏（如一极在胸部、另一极在下肢）可能诱发心律失常。规范设计应参照 IEC 60601-1 对医用电气设备漏电流的限制，且严禁将电极置于颈部、心前区或跨越胸腔。
- 机械缺陷：连接处强度不足、表面存在锐边或毛刺，可致夹伤、切割伤或断裂残留。
安全使用与处置原则
使用前检查。每次使用前检查表面有无裂纹、划痕、变色、发黏或异味。多孔材质一旦发黏或出现破损，应直接废弃——它已经无法通过任何清洁手段恢复到卫生状态。
润滑剂必须与材质匹配。硅基润滑剂会使硅胶表面溶胀发黏并造成不可逆损坏；油基润滑剂会降解乳胶与部分 TPE，并使乳胶安全套在极短时间内失效。水基润滑剂兼容性最广。详见润滑剂选择。
清洁与消毒须与材质匹配。致密无孔材质（医用硅胶、玻璃、不锈钢）可用温水与中性洗涤剂清洗后煮沸（约 100 ℃、5–10 分钟），或使用按产品说明稀释的含氯消毒液（有效氯约 500–1000 mg/L）浸泡，之后必须用大量流动清水彻底冲净残留。多孔材质（TPE、乳胶）只能温水加中性洗涤剂清洗并自然风干，不可煮沸，不可用强腐蚀性消毒剂，否则会加速老化与孔隙扩大。含电机与电池的产品需注意防水等级，避免整体浸泡。
共用原则。多孔材质不应在不同人之间共用。致密无孔材质若共用，必须以安全套作为物理屏障，每更换一位使用者就更换一只新安全套，并在中间重新清洁器具。
储存与废弃。阴凉、干燥、避光，不同材质分开存放（部分材质长期贴合会互相析出增塑剂而粘连）。达到寿命或出现老化迹象即废弃；废弃前建议破坏其结构（剪断、切割）并移除电池，按当地固体废弃物与电子废弃物规定分类投放。
常见误区
- "贵的就是安全的" —— 错。价格与材质真实性、孔隙率没有稳定关系。判断依据是材质、工艺与可验证的检测信息，不是价签。
- "有 CE 标志就是医疗级" —— 错。多数 CE 属电气类自我声明，与生物相容性无关。见上文"监管体系与常见误读"。
- "用消毒湿巾擦一擦就等于消毒" —— 错。擦拭只能去除表面有机物，对孔隙内部与生物膜无效；含醇湿巾还会加速多孔材质老化。
- "煮一煮总是最保险的" —— 错。煮沸只适用于耐高温的致密材质，TPE 与乳胶会因此变形、降解，反而扩大孔隙。
- "没有不适就说明没有问题" —— 错。塑化剂暴露、黏膜微损伤与早期感染在初期常无自觉症状。
常见问题（FAQ）
Q：怎样判断手里的产品到底是硅胶还是 TPE？ A：最可靠的办法是看是否提供材质检测报告。经验性判断可作参考：医用硅胶手感干爽略涩、按压回弹快、无明显气味、不易粘附灰尘；TPE 多偏黏腻、易吸灰、常带塑料气味。但经验判断不能替代检测，当无法确认材质时，应按多孔材质的规则处理（不共用、不煮沸、配合安全套使用）。
Q：用了多久就该换？ A：没有统一年限，判据是状态而非时间。出现表面发黏、变色、裂纹、划痕、气味改变或弹性明显下降，即应更换。多孔材质的寿命显著短于致密材质。
Q：标称"抗菌材质"的产品是不是就不用清洁了？ A：不是。抗菌添加剂通常只抑制部分细菌在表面的增殖，对病毒与孔隙内部的污染无效，也不能替代清洁与屏障措施。部分抗菌剂本身还有黏膜刺激性。
Q：出现不适该看什么科？ A：黏膜破损、出血、异常分泌物或疑似感染，可就诊妇科、泌尿外科或皮肤性病科；接触部位红斑、丘疹、剧烈瘙痒等疑似过敏，可就诊皮肤科并保留产品以便进行斑贴试验；器具滞留体腔无法取出，应立即急诊，不要自行用镊子、钳子等工具盲目夹取，以免造成撕裂或穿孔。
参见
参考来源
- ↑ Mah TF, O'Toole GA. Mechanisms of biofilm resistance to antimicrobial agents. Trends in Microbiology, 2001;9(1):34-39. https://doi.org/10.1016/s0966-842x(00)01913-2
